Os cabos a serem utilizados em instalações de instrumentação, automação, telecomunicações e elétricas em áreas classificadas contendo a presença de atmosferas explosivas de gases inflamáveis ou poeiras combustíveis devem atender aos requisitos de especificação técnica indicados na Norma Técnica Brasileira adotada ABNT NBR IEC 60079-14 (Atmosferas explosivas – Parte 14: Projeto, seleção, montagem e inspeções iniciais de instalações elétricas). Dentre os requisitos apresentados está o ensaio de Baixa Pressão para verificar se os cabos de força e controle possuem ou não a características de “Respiração Restrita”, para cabos circulares e com isolamento compacto para instalação em áreas classificadas.
A figura 1 apresenta o conjunto de equipamentos necessários para a execução deste tipo de ensaio em cabos.
LEGENDA:
- Invólucro selado para o ensaio, com volume de 5.000 cm3 (± 200 cm3)
- Instrumento para medição de baixa pressão, com precisão mínima de ± 0,01 kPa
- Mangueiras de ar
- Válvula de bloqueio
- Bomba ou fole manual, ou dispositivo similar, para pressurização
- Amostra do cabo sob ensaio, com comprimento de 0,5 m ± 10 mm
- Ponto de entrada do cabo a ser ensaiado no invólucro selado, com pressão mínima de ar aplicada na superfície e extremidade interna do cabo
Procedimento de execução, registro e critério de aceitação de ensaio de pressão de cabos para instalação em atmosferas explosivas:
- Uma amostra representativa do cabo deve ser selecionada e ensaiada;
- Um ensaio deve ser executado em uma amostra do cabo com comprimento de 0,5 m ± 10 mm, por meio da instalação do cabo em um invólucro rígido com volume de of 5 000 cm³ (± 200 cm³)
- O invólucro deve ser completamente selado de forma a evitar a perda de pressão interna através de folgas no invólucro;
- Cada extremidade da amostra do cabo deve ser preparada de forma que não esteja deformada ou esmagada a ponto que afete os resultados dos ensaios;
- Os cabos são considerados como tendo passado no ensaio se o intervalo de tempo requerido para uma sobrepressão interna de pelo menos 0,3 kPa / 30 mm de coluna de água / 0,3 atm cair para uma valor de 0,15 kPa / 15 mm de coluna de água / 0,15 atm em um tempo não inferior a 5 s

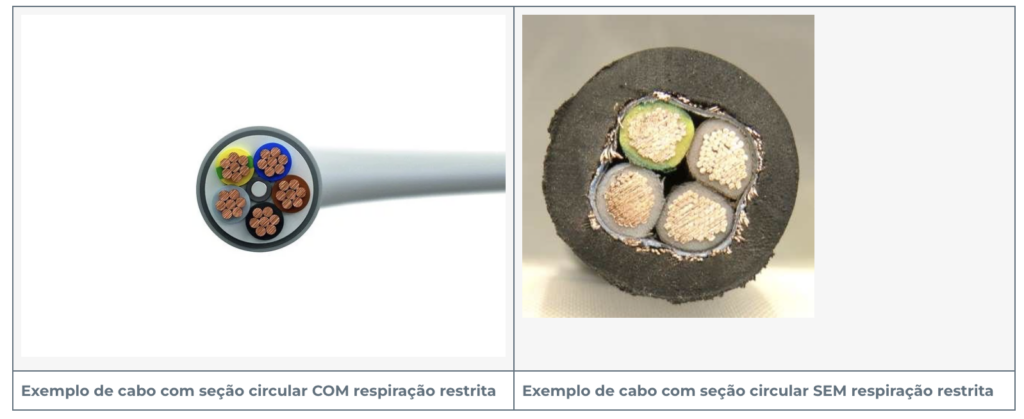

Nas figuras 2 e 3 são apresentados exemplos de cabos com respiração restrita e sem respiração restrita.
Figuras 2 e 3 – Cabos com respiração restrita e sem respiração restrita.
No Fluxograma a seguir é indicado o processo de seleção de prensa-cabo Ex “d”, dependendo dos requisitos do invólucro Ex “d”, do grupo do equipamento “Ex” e do tipo de cabo utilizado (com base no resultado do ensaio de baixa pressão).
Fluxograma 1 – Processo de seleção de prensa-cabo Ex “d”
A figura 4 mostra um exemplo de vista em corte de prensa-cabos Ex “d” do tipo com Selo Elastomérico (ou Compressão), adequado para ser utilizado em caso de instalação de cabos COM respiração restrita, aprovado no ensaio de baixa pressão.
Figura 4 – corte de prensa-cabos Ex “d” do tipo com Selo Elastomérico
Na Figura 5 é mostrado um exemplo de vista em corte de prensa-cabos Ex “d” do tipo Barreira, adequado para ser utilizado em caso de instalação de cabos SEM respiração restrita, reprovado no ensaio de baixa pressão.
Figura 5 – corte de prensa-cabos Ex “d” do tipo Barreira,
Conclusões sobre cabos para áreas classificadas e seleção de prensa-cabos “Ex”: Faz parte do escopo das atividades das Empresas de Projeto “Ex”, a especificação do tipo de cabo a ser utilização em áreas classificadas, de forma a selecionar adequadamente o tipo de prensa-cabo Ex “d” a ser utilizado. Faz parte do escopo das Empresas de Montagem “Ex” e das Empresas de Inspeção de Equipamentos “Ex” a verificação se os prensa-cabos “Ex” (do tipo compressão ou barreira) estão adequados ou não com o tipo de cabo que está sendo instalado (com respiração restrita ou não, dependendo do resultado do ensaio de baixa pressão). A existência do Relatório de Ensaio emitido com base na Norma IEC 6007914, para o tipo, modelo e fabricante do cabo avaliado, é requerido para que os prensa-cabos Ex “d” sejam adequadamente selecionados, de acordo com o tipo de cabo utilizado.
Sobre o autor:
Roberval Bulgarelli é engenheiro eletricista e consultor sobre equipamentos e instalações em atmosferas explosivas.
